En este capÃtulo, echemos un vistazo a varios temas interesantes, como las propiedades de las ondas de radio, la propagación de ondas de radio y sus tipos.
Las ondas de radio son fáciles de generar y se utilizan ampliamente para comunicaciones tanto en interiores como en exteriores debido a su capacidad para viajar a través de edificios y viajar largas distancias.
Caracteristicas clave:
Desde la transmisión de radio Omnidireccional en la naturaleza, no surge la necesidad de la combinación fÃsica del transmisor y el receptor.
La frecuencia de una onda de radio determina muchas de las caracterÃsticas de una transmisión.
A bajas frecuencias, las olas superan fácilmente los obstáculos. Sin embargo, su fuerza cae en proporción inversa a la distancia.
Las ondas de mayor frecuencia son más susceptibles de ser absorbidas por las gotas de lluvia y reflejadas por los obstáculos.
Debido al largo alcance de transmisión de las ondas de radio, la interferencia entre transmisiones es un problema que debe abordarse.
En las bandas VLF, LF y MF, la propagación de ondas, también llamada ondas de la tierra mira la curvatura de la tierra. El alcance máximo de transmisión de estas ondas es del orden de varios cientos de kilómetros. Se utilizan para transmisiones de ancho de banda bajo, como la transmisión de modulación de amplitud (AM).
Las emisiones de HF y VHF son absorbidas por la atmósfera cerca de la superficie de la Tierra. Sin embargo, una parte de la radiación llamada ola del cielo, irradia hacia afuera y hacia arriba en la ionosfera en la atmósfera superior. La ionosfera contiene partÃculas ionizadas generadas por la radiación solar. Estas partÃculas ionizadas reflejan las ondas celestes de regreso a la Tierra. Una poderosa onda celeste puede reflejarse varias veces entre la Tierra y la ionosfera. Las ondas del cielo son utilizadas por radioaficionados y para comunicaciones militares.
EN Sistemas de radiocomunicación, utilizamos ondas electromagnéticas inalámbricas como canal. Se pueden utilizar antenas de diferentes caracterÃsticas para estos fines. Las dimensiones de estas antenas dependen del ancho de banda y la frecuencia de la señal transmitida.
La propagación de ondas electromagnéticas en la atmósfera y en el espacio libre se puede dividir en las siguientes tres categorÃas:
En las bandas de frecuencia ELF (muy baja frecuencia) y VLF (muy baja frecuencia), la Tierra y la ionosfera actúan como tutorials de ondas para la propagación de ondas electromagnéticas.
En estos rangos de frecuencia, las señales de comunicación se distribuyen prácticamente por todo el mundo. El ancho de banda del canal es pequeño. Por tanto, la información transmitida a través de estos canales tiene una velocidad lenta y se limita a la transmisión digital.
Entre los métodos de distribución, esta distribución es la que solemos notar. en enlace directocomo sugiere el nombre, la ola recorre la distancia mÃnima de visibilidad. Esto significa que se mueve una distancia visible a simple vista. ¿Qué pasa ahora después de eso? Aquà necesitamos usar un amplificador y un transmisor para amplificar la señal y transmitirla nuevamente.

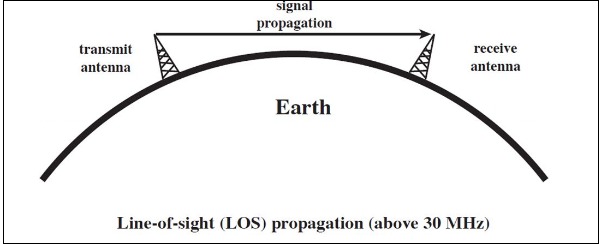

Esto se comprende mejor con el siguiente diagrama.
La figura muestra este método de distribución de forma muy clara. La propagación de la lÃnea de visión no será uniforme si hay un obstáculo en la ruta de transmisión. Dado que en este modo la señal solo puede viajar a distancias más cortas, esta transmisión se utiliza para infrarrojo o transmisión de microondas…
La onda de la tierra se propaga a lo largo del contorno de la tierra. Tal ola se llama ola recta… La onda a veces se dobla debido al campo magnético de la tierra y se refleja de regreso al receptor. Tal ola se puede llamar onda reflejada…

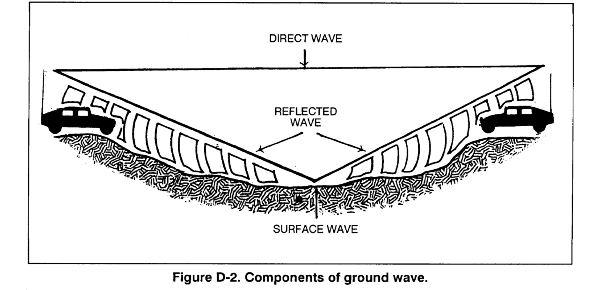

La imagen de arriba muestra la propagación de la onda terrestre. La onda que se propaga a través de la atmósfera terrestre se conoce como ola de tierra… La onda directa y la onda reflejada juntas traen la señal a la estación receptora. Cuando la onda finalmente llega al receptor, los retrasos se cancelan. Además, la señal se filtra para evitar la distorsión y se amplifica para producir una imagen clara.
La propagación de ondas celestes es preferible cuando la onda debe viajar una distancia mayor. AquÃ, la onda se proyecta en el cielo y se refleja en el suelo.

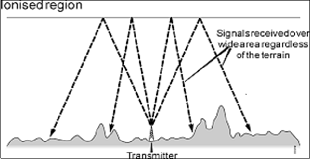

EN propagación de ondas del cielo bien representado en la imagen de arriba. Muestra que las ondas se transmiten desde una ubicación y son recibidas por muchos receptores. Por tanto, este es un ejemplo de radiodifusión.
Las ondas que se transmiten desde la antena del transmisor se reflejan en la ionosfera. Está formado por varias capas de partÃculas cargadas de 30 a 250 millas sobre la superficie de la tierra. Este movimiento de la onda del transmisor a la ionosfera y de allà al receptor en la Tierra se conoce como Propagación de ondas celestiales… La ionosfera es una capa ionizada alrededor de la atmósfera de la Tierra que es adecuada para la propagación de ondas cósmicas.
🚫
