Teoría de la antena – ranura

Ranura de antena es un ejemplo de antena de apertura. Se hace una ranura rectangular en la hoja conductora. Estas antenas de ranura se pueden formar simplemente haciendo una incisión en la superficie sobre la que están montadas.

Rango de frecuencia

El rango de frecuencia utilizado para aplicaciones de antena de ranura es 300 MHz a 30 GHz… El trabaja en UHF y Microondas rangos de frecuencia.

Diseño y operación de antenas de ranura

El uso de antenas de ranura se desprende del principio de su funcionamiento. Echemos un vistazo a la estructura de una antena ranurada.

Ranura de antena

Cuando se hace una hoja conductora sin fin con un corte rectangular y los campos se excitan en un agujero (llamado hendidura), esto se llama Antena de ranura… Esto se puede entender observando la imagen de la antena de hendidura. La siguiente imagen muestra un modelo de antena de ranura.

El funcionamiento de una antena ranurada se puede entender fácilmente utilizando el principio óptico de Babinet. Este concepto da una idea de las antenas de ranura.

Principio de Babinet

El principio de Babinet establece: «Cuando un campo detrás de una pantalla con un agujero se agrega al campo de una estructura adicional, la suma es igual al campo cuando no hay pantalla».

Principio de Babinet

Las imágenes de arriba explican claramente el principio. En todas las áreas que no son colineales al haz, las dos pantallas de las Figuras 1 y 2 anteriores dan el mismo patrón de difracción.

Caso 1 – Considere una fuente de luz y un plano conductor (campo) con un agujero delante de la pantalla. La luz no atraviesa el área opaca, sino que atraviesa la abertura.

Caso 2 – Considere una fuente de luz y un plano conductor del tamaño de la apertura en el caso anterior, presionados contra la pantalla. La luz no pasa por el avión, sino por el resto.

Caso 3 – Alinee estos dos planos conductores de ambas carcasas y colóquelos frente a la fuente de luz. La pantalla no está configurada para observar la combinación resultante. El efecto de pantalla se cancela.

Operación de antena de hendidura

Este principio óptico se aplica a las ondas electromagnéticas para que se emita la onda. Es cierto que cuando el campo HF existe a través de una rendija estrecha en el plano conductor, se irradia energía.

Antena de trabajo Solt

La imagen muestra una antena de hendidura que explica bien cómo funciona.

Imagínese tomando una pantalla conductora plana infinita y perforando con agujeros de la forma y tamaño deseados, y esta será la pantalla de una antena de ranura. Se considera que la otra pantalla reemplaza la apertura y el área de la pantalla, que es la pantalla secundaria.

Estas dos pantallas se llaman adicional el resultado es una pantalla metálica infinita completa. Ahora se convierte en una antena ranurada. Una resistencia finita es muy deseable para la radiación.

Diagrama de radiación

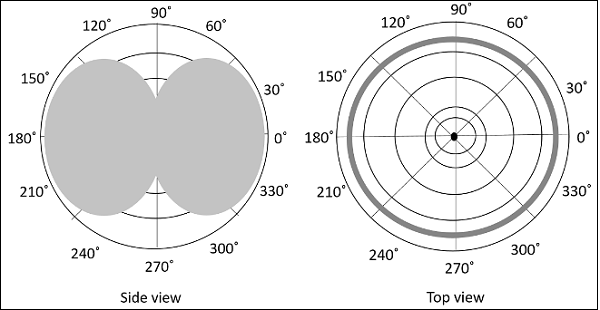

Patrón de antena ranurado Omnidireccionalcomo una antena dipolo de media onda. Eche un vistazo a la siguiente ilustración. Muestra el patrón de radiación de una antena ranurada dibujada en los planos horizontal y vertical, respectivamente.

Dipolo de radiación omnidireccional

Beneficios

Las siguientes son las ventajas de una antena de ranura:

  • Puede fabricarse y ocultarse dentro de objetos metálicos.
  • Puede proporcionar comunicación encubierta con un pequeño transmisor.

desventajas

A continuación se muestran las desventajas de una antena de ranura:

  • Niveles más altos de polarización cruzada
  • Menor eficiencia de radiación

Aplicaciones

Las siguientes son las aplicaciones de la antena de ranura:

  • Generalmente para propósitos de navegación por radar
  • Utilizado como una matriz alimentada por tutorial de ondas

🚫
