En el proceso de propagación de ondas, hay varios términos con los que nos encontramos con bastante frecuencia. Analicemos estos términos uno por uno.
Cuando una onda se refracta, se dobla gradualmente, pero no de forma abrupta. Sin embargo, la trayectoria de la onda incidente y la onda reflejada es la misma si se refleja desde una superficie ubicada a una altura mayor de esta capa. Esta gran altura se llama altura virtual.

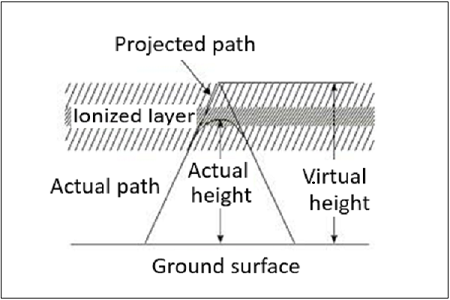

La figura claramente delineada altura virtual (la altura de la ola a reflejar) y altura real (altura refractada). Si se conoce la altura virtual, se puede encontrar el ángulo de incidencia.
La frecuencia crÃtica de una capa determina la frecuencia más alta que esa capa devolverá al suelo después de que el transmisor envÃe una señal directamente al cielo.
Con el cambio habitual en la tasa de ionización a lo largo de las capas, la onda se inclinará hacia abajo. La frecuencia máxima que se dobla y llega a la estación receptora con una atenuación mÃnima se puede denotar como frecuencia critica… Esto está indicado fc…
Para frecuencias superiores a 30 MHz, hay propagación de ondas cósmicas. El multitrayecto de señales es un problema común en la propagación de ondas electromagnéticas que atraviesan la onda celeste. La onda reflejada de la ionosfera se puede llamar saltar o extranar… Puede haber múltiples saltos para la señal, ya que puede viajar repetidamente hacia adelante y hacia atrás desde la ionosfera y la superficie de la tierra. Este movimiento de señal se puede llamar multitrayecto…

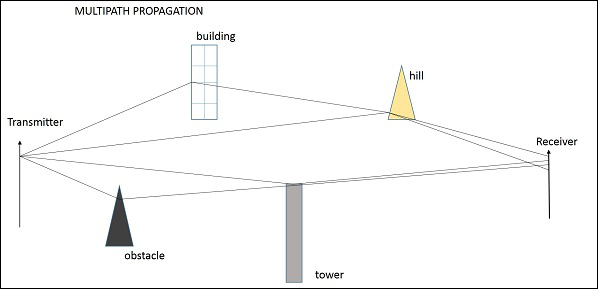

La figura anterior muestra un ejemplo de propagación por trayectos múltiples. Multipath es un término que describe las múltiples rutas que toma una señal para llegar a su destino. Estos caminos incluyen varias transiciones. Los caminos pueden ser el resultado de la reflexión, la refracción o incluso la difracción. Finalmente, cuando una señal de caminos tan diferentes ingresa al receptor, lleva consigo retardo de propagación, ruido adicional, diferencia de fase, etc., lo que degrada la calidad de la señal de salida recibida.
La disminución de la calidad de la señal se puede describir como extinción… Esto se debe a los efectos atmosféricos o reflejos debidos a la propagación por trayectos múltiples.
La atenuación se refiere al cambio en la fuerza de la señal a lo largo del tiempo / distancia. Esto es común en la transmisión inalámbrica. Las causas más comunes de desvanecimiento en un entorno inalámbrico son las trayectorias múltiples y la movilidad (tanto de objetos como de dispositivos de comunicación).
La distancia medida en la superficie de la Tierra desde el transmisor al receptor a la cual la señal reflejada desde la ionosfera puede llegar al receptor con saltos o espacios mÃnimos se conoce como saltar distancia…
EN Frecuencia útil máxima (MUF) es la frecuencia más alta transmitida por el transmisor, independientemente de la potencia del transmisor. La frecuencia más alta que se refleja desde la ionosfera al receptor se llama frecuencia crÃtica, fc…
$$ MUF = \frac {Frecuencia crÃtica} { cos theta} = f_ {c} sec theta $$
La frecuencia que se usa principalmente para una transmisión en particular y que se predice que se usará durante un cierto perÃodo de tiempo en la ruta se llama Frecuencia de funcionamiento óptima (OWF)…
Interferencia entre sÃmbolos (ISI) es más común en un sistema de comunicaciones. También es la principal causa de la señal multitrayecto. Cuando las señales llegan a las estaciones receptoras a lo largo de diferentes rutas de propagación, se cancelan entre sÃ, lo que se conoce como el fenómeno atenuación de la señal… Debe recordarse aquà que las señales se suprimen vectorialmente.
Las ondas electromagnéticas no son adecuadas para la propagación bajo el agua. Sin embargo, pueden propagarse bajo el agua si hacemos que la frecuencia de propagación sea extremadamente baja. La atenuación de las ondas electromagnéticas bajo el agua se expresa por la profundidad de la capa de la piel. Profundo en la piel se define como la distancia a la que la señal se atenúa en 1 / e. Es una medida de la profundidad a la que puede penetrar una onda electromagnética. La profundidad de la piel se representa como δ (delta).
Existe un fenómeno a una altitud de unos 50 metros de la troposfera; la temperatura aumenta con la altitud. En esta región de la troposfera, las frecuencias más altas, o frecuencias de microondas, tienden a refractarse hacia la atmósfera de la Tierra en lugar de dispararse a la ionosfera para reflejarse. Estas ondas se propagan alrededor de la curvatura de la Tierra, incluso a una distancia de hasta 1000 km.
Esta refracción continúa en esta región de la troposfera. Se puede llamar Súper refracción o Propagación del conducto…

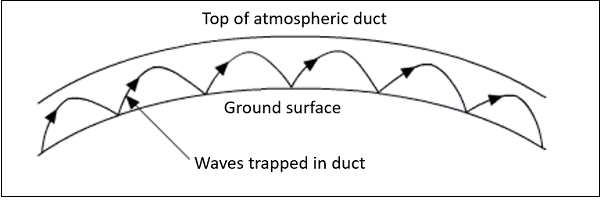

La imagen de arriba muestra el proceso Propagación del conducto… El principal requisito para la formación de conductos es la inversión de temperatura. El aumento de temperatura con la altitud, en lugar de una disminución de la temperatura, se conoce como fenómeno de inversión de temperatura.
Hemos discutido los parámetros importantes a los que nos enfrentamos en la propagación de ondas. Las ondas de frecuencia más alta se transmiten y reciben utilizando esta técnica de propagación de ondas.
🚫
