TeorÃa de la antena – rómbica
AREAtutorial » Tutoriales de IngenierÃa » TeorÃa de la antena – rómbica
EN Antena rómbica es una antena en forma de paralelogramo equilátero. Normalmente, tiene dos esquinas afiladas opuestas. El ángulo de inclinación θ es de aproximadamente 90 ° menos el ángulo del lóbulo grande. La antena rómbica funciona según el principio de un transmisor de ondas viajeras. Tiene la forma de un diamante o un diamante y está suspendido horizontalmente sobre el suelo.
El rango de frecuencia de la antena rómbica es de aproximadamente De 3 a 300 MHz… Esta antena funciona en HF y VHF rangos.
Se puede pensar en una antena rómbica como dos antenas en forma de V conectadas de extremo a extremo para formar ángulos obtusos. Debido a su simplicidad y ligereza de construcción, tiene muchas aplicaciones:
Al transmitir y recibir HF
Comunicación comercial punto a punto

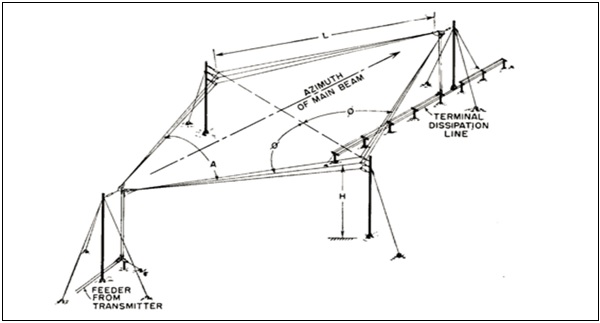

El diseño de la antena rómbica tiene forma de diamante como se muestra.
Se considera que los dos lados del diamante son los conductores de una lÃnea de transmisión de dos hilos. Cuando este sistema está correctamente diseñado, existe una concentración de radiación a lo largo del eje principal de la radiación. En la práctica, la mitad de la potencia se disipa en la impedancia terminal de la antena. El resto de la energÃa se irradia. La energÃa desperdiciada afecta a las acciones pequeñas.

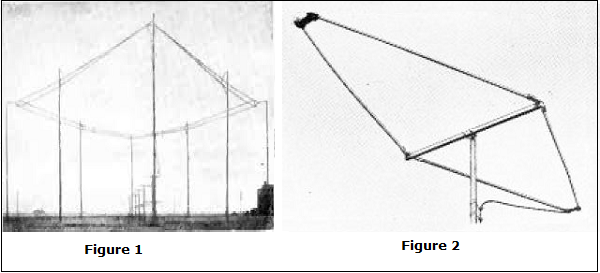

La figura 1 muestra la construcción antena rómbica para la comunicación punto a punto en los viejos tiempos. La figura 2 muestra antena UHF rómbica para la recepción de televisión utilizada hoy.
La máxima ganancia de la antena rómbica ocurre en la dirección del eje principal, que pasa por el punto de alimentación y termina en el espacio libre. La polarización recibida de la antena rómbica horizontal está en el plano del rombo, que es horizontal.
El patrón de radiación de una antena rómbica se muestra en la siguiente figura. El diagrama resultante es el efecto de radiación acumulativa en las cuatro patas de la antena. Esta muestra unidireccional, mientras que puede hacerse bidireccional quitando la resistencia de terminación.
La principal desventaja de una antena rómbica es que las partes de la radiación que no se combinan con el lóbulo principal dan como resultado lóbulos laterales significativos que están polarizados tanto horizontal como verticalmente.
A continuación se muestran las ventajas de una antena rómbica:
La impedancia de entrada y el patrón de radiación son relativamente constantes.
Se pueden conectar múltiples antenas rómbicas
Transmisión simple y eficiente
Las siguientes son las desventajas de la antena rómbica:
Pérdida de potencia en la resistencia de terminación
Requisito de gran espacio
Eficiencia de transmisión reducida
Las siguientes son las aplicaciones de la antena rómbica:
Utilizado en comunicación HF
Utilizado en la propagación de ondas celestes a largas distancias.
Utilizado en la comunicación punto a punto
Otro método para usar cables largos es doblar el cable en un bucle y observar sus parámetros de radiación. Este tipo de antena se llama antenas de bucle…
🚫
