Las matrices de antenas, como se muestra arriba, se utilizan para mejorar la ganancia y la directividad.
Y elemento parasitario es un elemento que depende de la cinta de otra persona. No tiene comida propia. Por tanto, en matrices de este tipo utilizamos elementos que aumentan indirectamente la radiación.
Estos elementos parasitarios no están directamente relacionados con la alimentación.

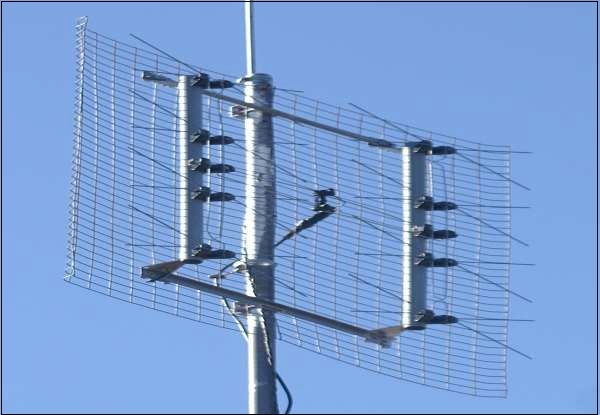

La imagen de arriba muestra un ejemplo de una matriz parásita. La estructura de malla que se muestra en la imagen no es más que un conjunto de reflectores. Estos reflectores no están conectados eléctricamente. Aumentan la fuerza de la señal aumentando la dirección del haz.
Echemos un vistazo a las partes importantes de la matriz de parásitos y cómo funcionan.
Las partes principales son:
Las antenas emiten individualmente, y cuando se ensamblan en una matriz, la radiación de todos los elementos se suma para formar un haz de radiación. No es necesario incluir todos los elementos de la matriz en la fuente. El dipolo que está conectado a la energÃa se conoce como seguidor…
Los elementos agregados no están conectados eléctricamente entre sà con el elemento impulsado o la energÃa. Están posicionados para estar en el campo de inducción del elemento accionado. Por lo tanto, se les conoce como elementos parasitarios…
Reflector
Si uno de los elementos parásitos, que es un 5% más largo que el elemento esclavo, está ubicado cerca del elemento esclavo o más largo, entonces actúa como un espejo cóncavo que refleja la energÃa en la dirección del patrón de radiación, y no en su propia dirección.. y por lo tanto se conoce como reflector…
Director
Un elemento parásito, que es un 5% más corto que el elemento objetivo del que recibe energÃa, tiende a aumentar la radiación en su propia dirección y, por lo tanto, se comporta como una lente convexa convergente. Este artÃculo se llama director… Se nombra a varios directores para aumentar el enfoque.
El elemento sobre el que se coloca todo esto se llama auge… Es un diseño no metálico que proporciona aislamiento para que no haya cortocircuitos entre otros elementos de la matriz.
Estos son todos los elementos principales que contribuyen a la radiación. Esto se puede entender mejor con un diagrama.
La imagen que se muestra arriba es una imagen de matriz parásita que muestra partes de la matriz parásita, como el seguidor, los directores y el reflector. El pienso se alimenta a través del comedero.
Las matrices se utilizan en frecuencias de 2 MHz a varios GHz… Se utilizan especialmente para obtener una alta directividad y una mejor amplificación directa con unidireccional… El ejemplo más común de este tipo de matriz es Antena Yagi-Uda… También se puede usar una antena cuádruple como otro ejemplo.
🚫
