Un conjunto de antenas en su forma más simple, que tiene varios elementos de igual tamaño, espaciados uniformemente a lo largo de una lÃnea recta o eje, formando puntos colineales, con todos los dipolos en la misma fase, de la misma fuente juntos forman matriz lateral ancha…
El rango de frecuencia en el que operan los conjuntos de antenas colineales es de aproximadamente 30 MHz a 3 GHz que pertenecen VHF y UHF grupos.
Según la definición estándar, «un dispositivo en el que la dirección principal de radiación es perpendicular al eje de la rejilla y al plano que contiene el elemento de rejilla» se denomina matriz lateral ancha… Por lo tanto, el patrón de antena es perpendicular al eje en el que existe la matriz.

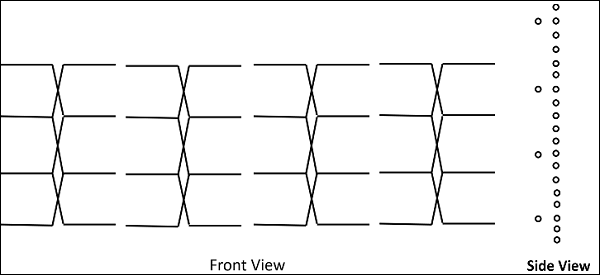

El siguiente diagrama muestra la matriz lateral amplia, vistas frontal y lateral, respectivamente.
La rejilla lateral ancha está estrictamente dirigida en ángulo recto con el plano de la rejilla. Sin embargo, la radiación en el plano será muy inferior debido a la extinción en la dirección que conecta el centro.

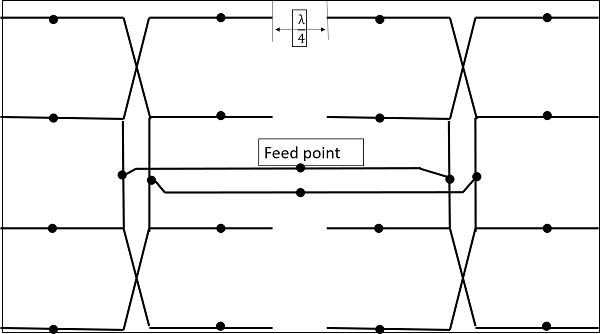

A continuación se muestra una rejilla lateral ancha con un espaciado λ / 4.
Las longitudes de antena tÃpicas en una disposición lateral ancha son de 2 a 10 longitudes de onda. Los rangos tÃpicos son λ / 2 o λ. Los puntos de suministro de los dipolos están conectados como se muestra en la figura.
El patrón de antena es bidireccional y en ángulo recto con el plano. El haz es muy estrecho con alta ganancia.
La figura anterior muestra el patrón de radiación de la matriz lateral ancha. El haz es ligeramente más ancho, mientras que los pétalos menores se reducen significativamente.
🚫
