Teoría de la antena: matriz de encendido final

Teoría de la antena: matriz de encendido final

Localizacion fisica acabar con el fuego lo mismo que la matriz lateral ancha. La magnitud de las corrientes en cada elemento es la misma, pero existe una diferencia de fase entre estas corrientes. Esta inducción de energía es diferente para cada elemento como se puede entender en el siguiente diagrama.

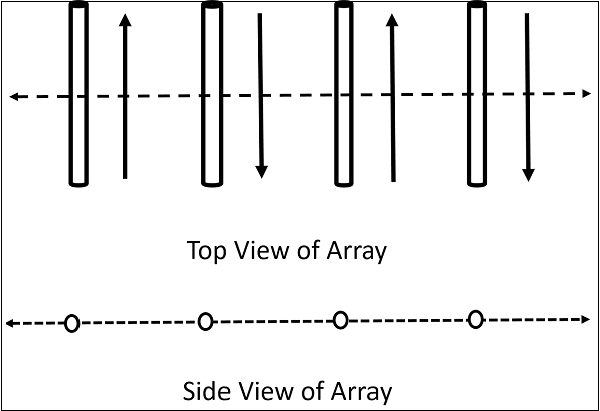

La ilustración anterior muestra una fila de luces de posición en las vistas superior y lateral, respectivamente.

Debido a la supresión de la radiación en ángulo recto con el plano de la rejilla, no. El primer y tercer elemento se alimentan en antifase y, por lo tanto, neutralizan la radiación de los demás. Asimismo, el segundo y el cuarto se desfasan para cancelarlos.

El espaciado típico de dipolos sería λ / 4 o 3λ / 4. Esta disposición no solo ayuda a evitar la radiación perpendicular al plano de la antena, sino que también ayuda a dirigir la energía radiada hacia toda la matriz. En consecuencia, se eliminan los pétalos menores y se aumenta la directividad. El haz se estrecha con elementos crecientes.

Diagrama de radiación

Patrón de radiación de rejilla de luz final unidireccional… El lóbulo grande se encuentra en un extremo donde está presente la máxima radiación y los lóbulos menores representan pérdidas.

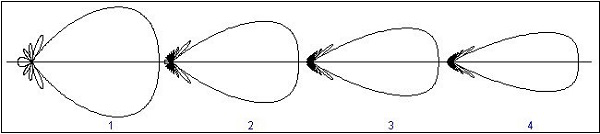

La figura ilustra el diagrama direccional de la rejilla de encendido final. La Figura 1 muestra el patrón de radiación para una sola matriz, mientras que las Figuras 2, 3 y 4 muestran el patrón de radiación para varias matrices.

Termine la matriz de fuego contra la matriz lateral masiva

Examinamos ambas matrices. Intentemos comparar las rejillas de los extremos y los laterales anchos, así como sus características.

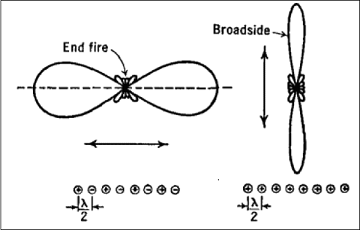

La figura muestra el diagrama direccional de la rejilla del extremo y la rejilla lateral ancha.

• Tanto la rejilla del extremo del fuego como la rejilla lateral ancha son lineales y resonantes porque están compuestas por elementos resonantes.

• Debido a la resonancia, ambas rejillas muestran un haz más estrecho y una mayor directividad.

• Ambas matrices se utilizan con fines de transmisión.

• Ninguno de ellos se utiliza para recepción, porque la necesidad de cobertura del rango de frecuencia es necesaria para cualquier tipo de recepción.
