Y Matriz colineal consta de dos o más dipolos de media onda instalados de extremo a extremo. Estas antenas se colocan en una lÃnea o eje común, paralelo o colineal.
La radiación máxima en estas rejillas es el lado ancho y perpendicular a la lÃnea de la rejilla. Estas matrices también se denominan transmisión o Matrices omnidireccionales…
El rango de frecuencia en el que operan los conjuntos de antenas colineales es de aproximadamente 30 MHz a 3 GHz que pertenecen VHF y UHF grupos.
Estas matrices colineales antenas unidireccionales tener una alta tasa de crecimiento. El propósito principal de esta matriz es aumentar la potencia radiada y proporcionar un haz altamente direccional evitando pérdidas de potencia en otras direcciones.
Las imágenes de arriba muestran matrices colineales. La Figura 1 muestra que la matriz colineal se forma usando dipolos doblados, y en la Figura 2 la matriz colineal está formada por dipolos normales. Ambos tipos son dipolos de media onda de uso común.
El patrón de radiación de estas rejillas colineales es similar al de un solo dipolo, pero el patrón de radiación de una rejilla con un número creciente de dipolos es importante.

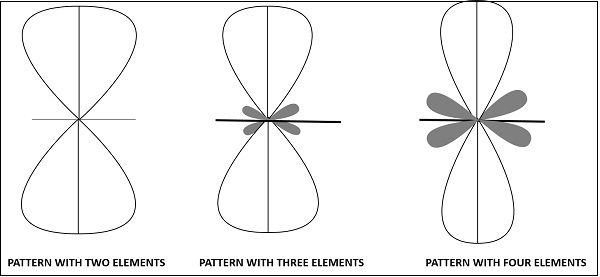

El patrón de radiación de una rejilla colineal hecha con dos, tres y cuatro elementos, respectivamente, se muestra en la figura anterior.
EN matriz lateral ancha también tiene el mismo patrón de radiación en el que la dirección de máxima radiación es perpendicular a la lÃnea de la antena.
A continuación se muestran los beneficios de los conjuntos de antenas colineales:
A continuación se muestran las desventajas de los conjuntos de antenas colineales:
A continuación se muestran las aplicaciones de los conjuntos de antenas colineales:
🚫
