Un dipolo plegado es una antena con dos conductores conectados en ambos lados y plegados en una forma cilÃndrica cerrada que se alimenta en el centro. El dipolo tiene la mitad de la longitud de onda. Por eso se llama Antena dipolo plegada de media onda…
El rango de frecuencia en el que opera el dipolo plegado de media onda es de 3 kHz a 300 GHz. Se utiliza principalmente en receptores de televisión.
Esta antena se usa comúnmente con antenas de tipo rejilla para aumentar la impedancia de suministro. La antena Yagi-Uda más utilizada. La siguiente figura muestra una antena dipolo plegada de media onda.
Esta antena utiliza un elemento conductor adicional (alambre o varilla) en comparación con la antena dipolo anterior. Esto continúa colocando varios elementos conductores en paralelo con aislamiento entre ellos en los conjuntos de antenas.

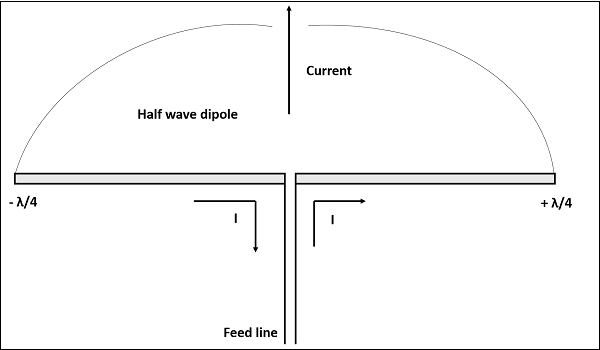

La siguiente figura explica el funcionamiento de una antena dipolo plegada de media onda cuando está energizada.
Si los diámetros del conductor principal y el dipolo plegado son iguales, entonces la impedancia de la antena se cuadruplicará (dos veces el cuadrado). Este aumento en la impedancia de la fuente de alimentación es la razón principal del uso popular de esta antena dipolo plegada. Debido al terminal doble, la impedancia será de unos 300 ohmios.

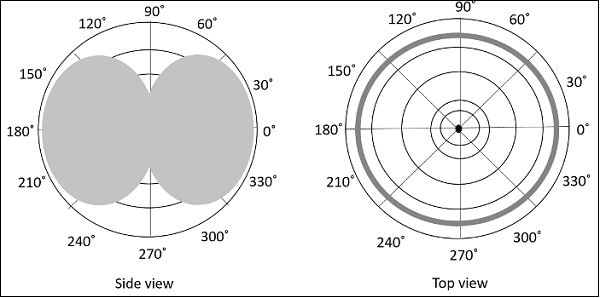

El patrón de radiación de los dipolos plegados de media onda es el mismo que el de las antenas dipolo de media onda. La siguiente figura muestra el patrón de radiación de una antena dipolo plegada de media onda que Omnidireccional plantilla.
Las antenas dipolo plegadas de media onda se utilizan donde se requiere una transferencia de potencia óptima y donde se requieren altas impedancias.

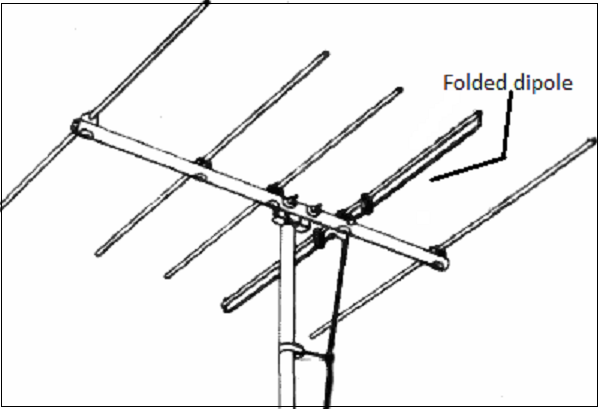

Este dipolo plegado es el elemento principal en Antena Yagi-ud… La siguiente figura muestra Antena Yagi-udque estudiaremos más adelante. El elemento principal que se utiliza aquà es este dipolo plegado que alimenta la antena. Esta antena se ha utilizado ampliamente para la recepción de televisión durante las últimas décadas.
Las siguientes son las ventajas de una antena dipolo plegada de media onda:
Recepción de señales balanceadas.
Recibe una señal especÃfica de un rango de frecuencia sin pérdida de calidad.
Un dipolo plegado maximiza la fuerza de la señal.
Las siguientes son las desventajas de una antena dipolo plegada de media onda:
El desplazamiento y la alineación de la antena son una molestia.
Cuando la antena está agrandada, puede resultar difÃcil operar en exteriores.
A continuación se muestran las aplicaciones de la antena dipolo plegada de media onda:
Se utiliza principalmente como elemento alimentador en antenas Yagi, antenas parabólicas, antenas de torniquete, antenas log-periódicas, conjuntos de reflectores y en fase, etc.
Usualmente usado en radios.
Se utiliza con mayor frecuencia en antenas receptoras de TV.
🚫
