Y dipolo corto Antena de hilo simple. Un extremo está abierto y el otro extremo está alimentado por una fuente de CA. Este dipolo recibe su nombre de su longitud.
El rango de frecuencia en el que opera el dipolo corto es de 3 kHz a 30 MHz. Se utiliza principalmente en receptores de baja frecuencia.
EN Dipolo corto una antena dipolo con una longitud de cable más corta que la longitud de onda. La fuente de voltaje se conecta a un extremo y se crea la forma del dipolo, es decir, las líneas terminan en el otro extremo.

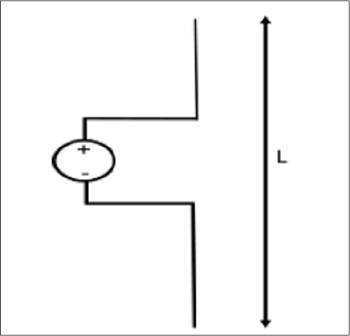

Se muestra un diagrama esquemático de un dipolo corto de longitud L. El tamaño real de la antena no importa. La longitud del cable que conduce a la antena debe ser inferior a una décima parte de la longitud de onda. Es decir
$$ L < \frac { lambda} {10} $$
Dónde
L – la longitud del cable dipolo corto.
λ esta es la longitud de onda.
Otro tipo de dipolo corto es el dipolo infinitesimal, que es mucho más corto que su longitud de onda. Su diseño es similar pero utiliza una placa de condensador.
Un dipolo cuya longitud es mucho más corta que la longitud de onda dipolo infinitesimal… Esta antena en realidad no es práctica. Aquí, la longitud del dipolo es incluso menor que una quinta parte de la longitud de onda.
Longitud del dipolo Δl << λ. Donde λ es la longitud de onda.
$$ Delta l = \frac { lambda} {50} $$
Por tanto, es un dipolo infinitesimal, como sugiere el nombre.
Dado que la longitud de estos dipolos es muy pequeña, la corriente en el cable será dI. Estos cables se utilizan comúnmente con placas de condensadores en ambos lados donde se requiere un acoplamiento mutuo bajo. Gracias a las placas de condensadores, podemos decir que hay una distribución de corriente uniforme. Por lo tanto, la corriente no es cero aquí.
Las placas de condensadores pueden ser simplemente conductores o equivalentes de cables. Los campos emitidos por las corrientes radiales tienden a cancelarse entre sí en el campo lejano, de modo que los campos lejanos de una antena de placa de condensador pueden aproximarse mediante un dipolo infinitesimal.
El patrón de radiación de un dipolo corto y un dipolo infinitesimal es similar a un dipolo de media onda. Si el dipolo es vertical, el patrón será circular. El patrón de radiación tiene la formaocho”Patrón como se ve en patrón 2D.

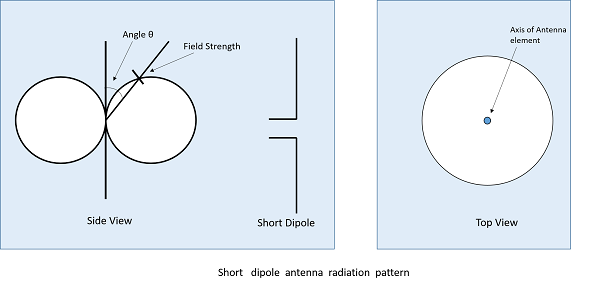

La siguiente figura muestra el patrón de radiación de una antena dipolo corta que se encuentra en patrón omnidireccional…
A continuación se muestran las ventajas de una antena dipolo corta:
Construcción liviana debido a su pequeño tamaño.
La eficiencia de disipación de energía es mayor
A continuación se muestran las desventajas de una antena dipolo corta:
Las siguientes son las aplicaciones de la antena dipolo corta:
En este capítulo se discutieron las antenas de cable corto más populares y más utilizadas. Analizaremos las antenas de cable largo en los próximos capítulos.
🚫
