TeorÃa de la antena: campos cercanos y lejanos
AREAtutorial » Tutoriales de IngenierÃa » TeorÃa de la antena: campos cercanos y lejanos
Después de los parámetros de la antena discutidos en el capÃtulo anterior, hay otro tema importante a considerar: los campos cercano y lejano de la antena.
La intensidad de la radiación medida más cerca de la antena difiere de la intensidad de la radiación lejos de la antena. Aunque esta ubicación está lejos de la antena, se considera eficiente porque la intensidad de la radiación todavÃa es alta allÃ.
El campo que está más cerca de la antena se llama Campo cercano… Tiene un efecto inductivo y, por lo tanto, también se conoce como campo inductivo, aunque tiene algunos componentes de radiación.
El campo lejos de la antena se llama zona lejana… También es llamado campo de radiación, ya que el efecto de la radiación en esta zona es elevado. Muchos parámetros de antena, asà como la directividad de la antena y el patrón de antena, se consideran solo en esta área.
La distribución del campo se puede cuantificar en términos de la intensidad del campo, denominada estructura del campo. Esto significa que la potencia radiada por la antena cuando se traza se expresa en términos del campo eléctrico E (w / m). Por lo tanto, se conoce como campo de muestra… Cuantificado en términos de potencia (W), se conoce como circuito de potencia…
La distribución gráfica del campo o potencia emitida será en función
ángulos espaciales (θ, Ø) para el campo lejano.
ángulos espaciales (θ, Ø) y distancia radial (r) para el campo cercano.

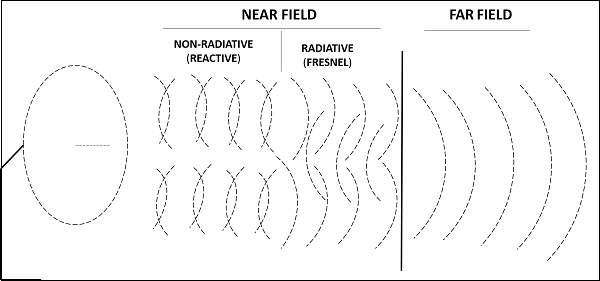

La distribución de las regiones de campo cercano y lejano se puede entender bien en el diagrama.
La plantilla de campo se puede clasificar como:
Un campo cercano reactivo y un campo cercano radiante se denominan ambos campo cercano.
La región radiante de campo lejano se llama simplemente campo lejano.
El campo que está muy cerca de la antena es campo cercano reactivo o campo no radiativo donde la radiación no es dominante. El área adyacente se puede designar como emisor de campo cercano o Campo de Fresnel Dado que predomina la radiación y la distribución angular del campo depende de la distancia fÃsica desde la antena.
El área al lado radiación de campo lejano región. En esta región, la distribución del campo no depende de la distancia a la antena. Se observa un patrón de radiación efectivo en esta área.
🚫
