Las antenas de alambre son los principales tipos de antenas. Se trata de antenas muy conocidas y ampliamente utilizadas. Para comprender mejor estas antenas de alambre, primero echemos un vistazo a las líneas de transmisión.

Lineas de transmisión

Alambre o línea de transmisión tiene una fuerza que va de un extremo al otro. Si ambos extremos de una línea de transmisión están conectados a circuitos, la información se transmitirá o recibirá a través de ese alambre entre los dos circuitos.

Si un extremo de este alambre no está conectado, entonces la energía en él intenta salir. Esto se traduce en conectividad inalámbrica. Si se dobla un extremo del alambre, la energía intenta escapar de la línea de transmisión de manera más eficiente que antes. Este escape intencionado se conoce como Radiación…

Para que la radiación sea efectiva, la impedancia del extremo abierto de la línea de transmisión debe coincidir con la impedancia del espacio libre. Considere una línea de transmisión de cuarto de onda. El extremo lejano permanece abierto y curvado para alta impedancia. Actúa como antena dipolo de media onda… Ya tiene una baja impedancia en un extremo de la línea de transmisión. El extremo abierto de alta impedancia coincide con la impedancia del espacio libre para proporcionar una mejor radiación.

Dipolo

Radiación de energía a través de un alambre doblado, el final de dicha línea de transmisión se llama dipolo o una antena dipolo.

La reactancia de impedancia de entrada es una función del radio y la longitud del dipolo. Cuanto menor sea el radio, mayor será la amplitud de la reactancia. Es proporcional a la longitud de onda. Por lo tanto, también deben tenerse en cuenta la longitud y el radio del dipolo. Normalmente, su impedancia es de alrededor de 72 ohmios.

Esto se comprende mejor con la ayuda de la siguiente figura.

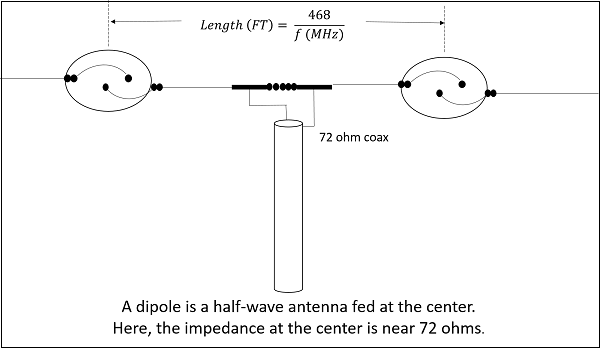

La figura muestra un diagrama esquemático de un dipolo normal conectado a una línea de transmisión. La corriente para el dipolo es máxima en el centro y mínima en sus extremos. La tensión es mínima en el centro y máxima en los extremos.

Los tipos de antenas de alambre incluyen dipolo de media onda, dipolo plegado de media onda, dipolo de onda completa, dipolo corto y dipolo infinitesimal. Todas estas antenas se analizarán en los siguientes capítulos.
