La mejor versión de antenas de cable largo es Antena V… Esta antena se forma colocando un cable largo en forma de V. Los cables de los extremos se llaman patas. Esta antena es una antena resonante bidireccional.
El rango de frecuencia de la antena V es de aproximadamente De 3 a 30 MHz… Esta antena opera en el rango de alta frecuencia.
Dos cables largos están conectados en forma de V para crear Antena en forma de V… Dos cables largos se energizan 180 ° fuera de fase. A medida que aumenta la longitud de estos cables, también aumentan la ganancia y la directividad.

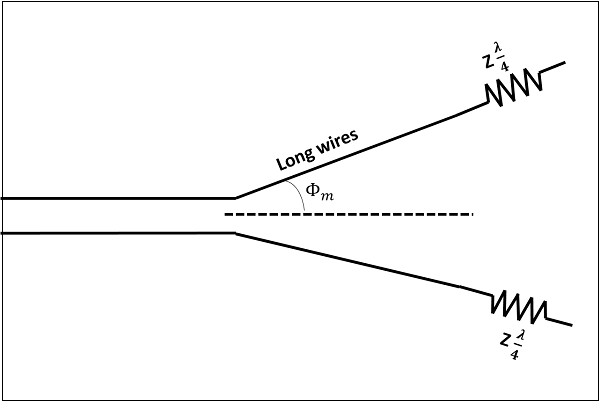

La siguiente figura muestra una antena V con impedancia de lÃnea de transmisión z y longitud de cable λ / 2, formando un ángulo Φm con el eje llamado ángulo del ápice…
EN crecimiento logrado por una antena en forma de V es más alto que el de una antena convencional de un solo hilo. Crecimiento en esta formación en forma de V casi el doble en comparación con una única antena de cable largo que tiene la misma longitud que las patas de una antena en forma de V. Si se desea lograr un rango de emisión amplio, el ángulo de vértice debe ser un promedio entre las frecuencias más altas y más bajas en términos del número de λ / 2 en cada rama.

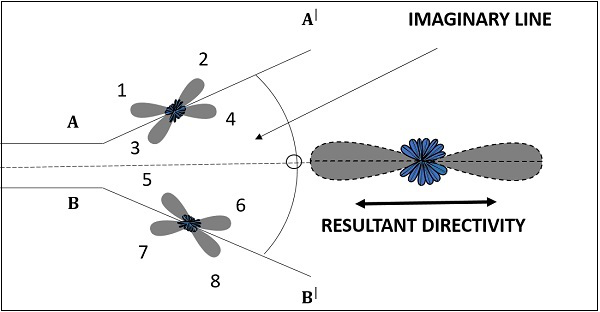

Patrón de antena en forma de V bidireccional… La radiación recibida en cada lÃnea de transmisión se suma para obtener el patrón de radiación resultante. Esto se explica bien en la siguiente figura:
La figura muestra el patrón de radiación de una antena en forma de V. Las dos lÃneas de transmisión que forman un patrón en V son AA ‘y BB’. Los patrones de las lÃneas de transmisión individuales y el patrón resultante se muestran en la figura. El patrón resultante se muestra a lo largo del eje. Este patrón se parece grupo amplio…
Si agregamos otra antena en forma de V a esta antena y la alimentamos con una diferencia de fase de 90˚, entonces el diagrama resultante será fin del fuego, duplicando la ganancia de potencia. La directividad se mejora aún más mediante la adición de una serie de antenas V.
Las siguientes son las ventajas de una antena en forma de V:
Las siguientes son las desventajas de una antena V:
Las siguientes son las aplicaciones de la antena V:
🚫
