Antena Yagi-Uda es el tipo de antena más utilizado para la recepción de televisión en las últimas décadas. Es el tipo de antena más popular y fácil de usar con el mejor rendimiento y es conocido por su alta ganancia y directividad.
Rango de frecuencia
El rango de frecuencia en el que operan las antenas Yagi-Uda es de aproximadamente 30 MHz a 3 GHz que pertenecen VHF y UHF grupos.
La antena Yagi-Uda se ha visto en los tejados de casi todos los hogares durante las últimas décadas. Los elementos parásitos y el dipolo juntos forman esta antena Yagi-Uda.

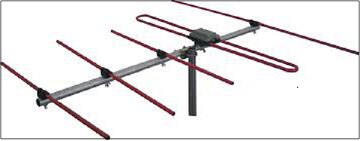

La figura muestra Antena Yagi-Uda… Se puede ver que se colocan muchos directores para aumentar la directividad de la antena. El alimentador es un dipolo plegado. Un reflector es una pieza larga que se encuentra al final de una estructura.
La figura muestra la forma clara de la antena Yagi-Uda. La estructura de pivote central sobre la que se montan los elementos se llama auge… El elemento al que está atada la gruesa cabeza negra es seguidor al que la lÃnea de transmisión está conectada internamente a través de esta horquilla negra. El único elemento presente en la parte trasera del seguidor es reflectorque refleja toda la energÃa en la dirección del patrón de radiación. El resto de los elementos antes del seguidor son directorque dirigen el rayo en el ángulo deseado.

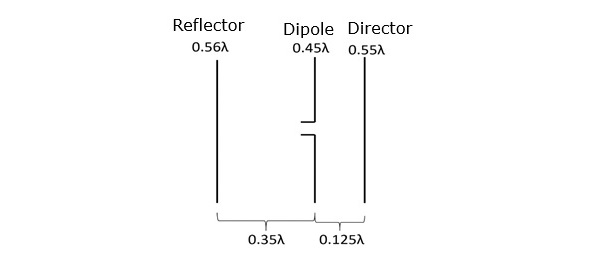

Para el diseño de esta antena, se deben observar las siguientes especificaciones.
Ellos –
| ELEMENTO | ESPECIFICACIONES |
|---|---|
| Longitud del seguidor | De 0.458λ a 0.5λ |
| Longitud del reflector | 0.55λ hasta 0.58λ |
| Longitud del director 1 | 0,45λ |
| Longitud del director 2 | 0.40λ |
| Longitud del director 3 | 0.35λ |
| Distancia entre directores | 0.2λ |
| Distancia entre reflector y dipolo | 0.35λ |
| Distancia entre dipolo y director | 0.125λ |
Siguiendo las especificaciones anteriores, se puede diseñar una antena Yagi-Uda.

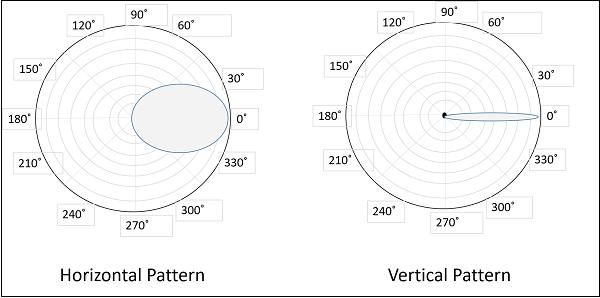

Patrón de antena Yagi-Uda muy directivo como se muestra en la siguiente imagen.
Los lóbulos pequeños se suprimen y la directividad del lóbulo grande se incrementa agregando directores a la antena.
Las siguientes son las ventajas de las antenas Yagi-Uda:
Las desventajas de las antenas Yagi-Uda incluyen las siguientes:
Las siguientes son las aplicaciones de las antenas Yagi-Uda:
🚫
