EN Antena de torniquete este es otro tipo de conjunto de antenas. La forma de esta matriz simboliza el torniquete, que se utiliza al entrar en algunos lugares. Esta antena se usa ampliamente en aplicaciones militares.
El rango de frecuencia en el que operan las antenas de torniquete es de aproximadamente 30 MHz a 3 GHz que pertenecen VHF y UHF grupos.
Dos dipolos de media onda idénticos están ubicados en ángulo recto entre sà y se alimentan en fase. Estos dipolos se excitan 90 ° desfasados ​​entre sÃ. La rejilla del torniquete también se puede designar como matriz dipolo cruzado…

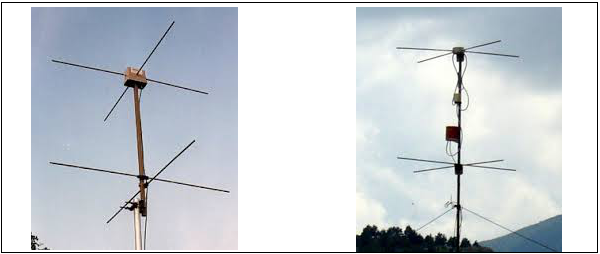

Las imágenes de arriba muestran las antenas del torniquete.
Para proporcionar una alta directividad, se pueden apilar varios torniquetes uno encima del otro a lo largo del eje vertical y colocar en fase como se muestra en la figura anterior. La polarización de estas antenas de torniquete depende de su modo de funcionamiento.
Un par de tales dipolos, a menudo apilables, se conoce como La bahÃa… En las figuras que se muestran arriba, los dos compartimentos están separados por media longitud de onda. (λ / 2) por separado, y los elementos correspondientes se alimentan sincrónicamente. La radiación generada por la combinación de compartimentos da una mejor directividad.
A continuación se muestran los modos de funcionamiento de la antena del torniquete.
Modo normal
Durante el funcionamiento normal, la antena emite polarizado horizontalmente ondas perpendiculares a su eje.
Modo axial
En el modo de funcionamiento axial, la antena irradia circularmente polarizado ondas a lo largo de su eje, es decir, paralelas a su eje.
Para la polarización circular, un transmisor que emite con polarización circular a la derecha debe tener un receptor con la misma polarización circular a la derecha, y viceversa. Si está polarizado con polarización circular a la izquierda, a diferencia del transmisor, habrá una pérdida importante de ganancia.
Para la antena del torniquete, la potencia de radiación es 3 dB menor que la radiación máxima de un dipolo de media onda que emite la misma potencia. Por lo tanto, para superar esta desventaja, Antena súper torniquete construido.
En el torniquete, los elementos dipolo simples se reemplazan por cuatro láminas planas en el súper torniquete. El diseño del súper torniquete es tal que se pueden construir de 1 a 8 secciones en un mástil. Otro nombre para la antena Super torniquete es Antena de ala de murciélago…

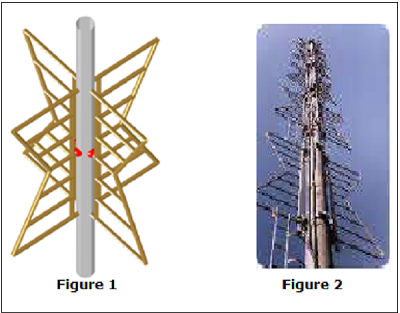

Las imágenes de arriba muestran la antena del súper torniquete. La Figura 1 muestra la ubicación de la rejilla de supervÃo con puntos rojos en los puntos de energÃa. En la Fig. 2 muestra un conjunto de torniquetes utilizados en comunicaciones por satélite.
El patrón de radiación será similar al de dos dipolos superpuestos. Aunque se acerca a un patrón omnidireccional, deja un patrón similar a un clavel.

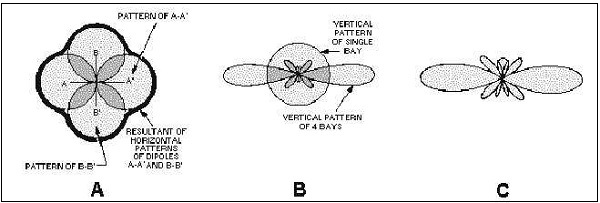

La imagen de arriba muestra el diagrama direccional del torniquete. Los patrones tÃpicos de ocho figuras se han combinado para crear un patrón casi circular.
La figura A muestra los patrones individuales que se van a combinar.
La figura B muestra un dibujo vertical de un compartimento asà como un dibujo combinado de cuatro compartimentos.
La Figura C muestra el patrón de cuatro bahÃas combinado resultante que muestra la mejor directividad.
Las siguientes son las ventajas de las antenas de torniquete:
La alta ganancia se logra superponiendo
El súper torniquete proporciona una salida de alta ganancia
Mejor enfoque logrado
Las desventajas de las antenas de torniquete incluyen las siguientes:
La potencia radiada es 3 dB menor que la radiación máxima de un dipolo de media onda que emite la misma potencia
Las siguientes son las aplicaciones de las antenas de torniquete:
Utilizado para la comunicación en VHF
Se utiliza para transmitir FM y TV
Utilizado en comunicaciones militares
Utilizado en comunicaciones por satélite
🚫
