En el capÃtulo anterior, examinamos la antena en forma de V. Su frecuencia de funcionamiento es limitada. Esto se puede cambiar utilizando otra antena, que es una antena no resonante o una antena de onda viajera. Como se discutió anteriormente, una antena de onda viajera no crea una onda estacionaria.
El rango de frecuencia de la antena V invertida (o antena V) es de aproximadamente De 3 a 30 MHz… Esta antena opera en el rango de alta frecuencia.
Una antena de onda viajera utilizada en el rango de alta frecuencia es antena en forma de V invertida… Esta antena en forma de V invertida se monta fácilmente en un mástil no conductor.

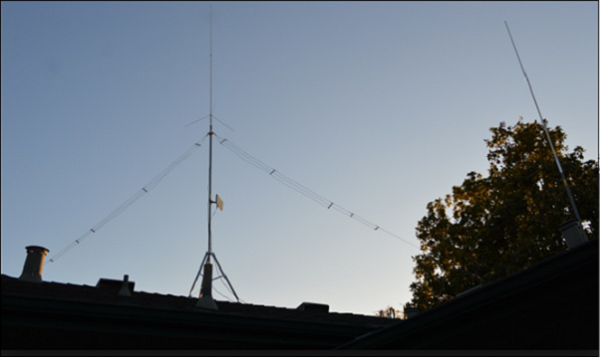

Eche un vistazo a la siguiente imagen. Muestra una antena en forma de V invertida montada en el techo.
La radiación máxima para una antena en V invertida está en su centro. Parece una antena dipolo de media onda. La antena se ubica en forma de V invertida, con sus dos lÃneas de transmisión o patas dobladas hacia el suelo, formando un ángulo de 120 ° o 90 ° entre ellas. El centro de la antena no debe ser superior a λ / 4.
El ángulo que forma una de las patas con el eje de la antena se conoce como ángulo de inclinación y denotado θ…
Patrón de antena en V invertida patrón unidireccional, ya que aquà no se forman ondas estacionarias. Esto se puede ver claramente en el patrón de radiación que se muestra a continuación.

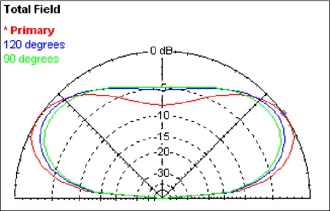

La figura muestra el patrón de radiación de una antena en forma de V invertida. El campo primario radiado se muestra junto con los campos en ángulos de inclinación de 120˚ y 90˚ en la figura anterior. La ganancia y la directividad se mejoran mediante un conjunto de antenas.
Las siguientes son las ventajas de una antena en V invertida:
Ocupa menos espacio horizontal
No se forman ondas estacionarias
Alta ganancia
A continuación se muestran las desventajas de una antena en V invertida:
Tiene porciones pequeñas importantes no deseadas
Los pétalos pequeños crean ondas polarizadas horizontalmente
Las siguientes son las aplicaciones de la antena en forma de V invertida:
Utilizado en esquemas personalizados
Utilizado en comunicación por radio
Utilizado en aplicaciones comerciales
Después de la antena en forma de V y la antena en forma de V invertida, hay otra importante antena de cable largo. Antena rómbica… Es una combinación de dos antenas en forma de V. Esto se analiza en el próximo capÃtulo.
🚫
