Una antena ubicada al comienzo de la sección del receptor recibe la onda modulada. Primero, analicemos los requisitos del receptor.
Un receptor de AM recibe una onda de AM y la demodula utilizando un detector de envolvente. Asimismo, un receptor de FM recibe una onda de FM y la demodula mediante discriminación de frecuencia. A continuación se muestran los requisitos para un receptor de AM y FM.
Debería ser rentable.
Debe recibir las ondas moduladas adecuadas.
El receptor debe poder sintonizar y amplificar la emisora deseada.
Debe poder rechazar emisoras no deseadas.
La demodulación debe realizarse para todas las señales de la estación, independientemente de la frecuencia portadora.
Para cumplir con estos requisitos, el circuito sintonizador y el circuito mezclador deben ser muy eficientes. El procedimiento de mezcla de RF es un fenómeno interesante.
Se desarrolla el mezclador de RF Frecuencia intermedia (IF), en el que cualquier señal recibida se convierte para un procesamiento de señal eficiente.

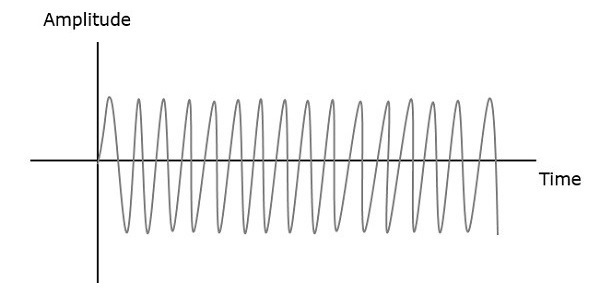

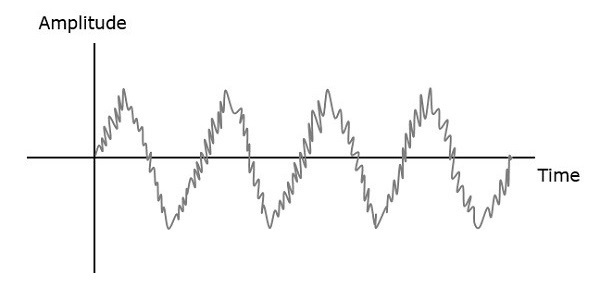

RF Mixer es una etapa importante en el receptor. Para obtener la señal de salida mixta resultante, se toman dos señales con diferentes frecuencias, donde un nivel de señal afecta el nivel de la otra señal. Las señales de entrada y la salida resultante del mezclador se muestran en las siguientes figuras.
Sea la primera y la segunda frecuencia de señal $ f_1 $ y $ f_2 $. Si estas dos señales se utilizan como entradas al mezclador de RF, produce una salida con las frecuencias $ f_1 + f_2 $ y $ f_1-f_2 $.

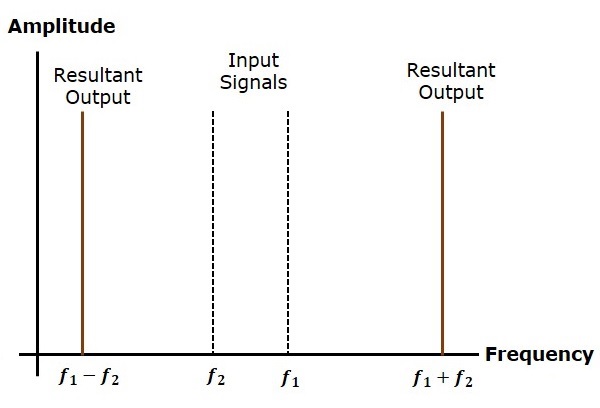

Si esto se observa en el dominio de la frecuencia, la imagen se parece a la siguiente.
En este caso, $ f_1 $ es mayor que $ f_2 $. Entonces, el resultado resultante tiene frecuencias $ f_1 + f_2 $ y $ f_1-f_2 $. Asimismo, si $ f_2 $ es mayor que $ f_1 $, entonces el resultado resultante tendrá las frecuencias $ f_1 + f_2 $ y $ f_1-f_2 $.
Un receptor de AM superheterodino acepta una forma de onda modulada en amplitud en la entrada y emite la señal de audio original en la salida. Selectividad es la capacidad de elegir una señal y rechazar otras. Sensibilidad – la capacidad de detectar la señal de RF y demodularla al nivel de potencia más bajo.
Los radioaficionados son los primeros receptores de radio. Sin embargo, tienen desventajas como baja sensibilidad y selectividad. Para superar estas deficiencias, super heterodino se inventó el receptor. El diagrama de bloques del receptor AM se muestra en la siguiente figura.
Una onda de amplitud modulada recibida por la antena pasa primero a través circuito sintonizador a través de un transformador. El circuito del sintonizador no es más que un circuito LC también llamado resonante o circuito de embalses… Selecciona la frecuencia deseada por el receptor AM. También ajusta el filtro LO y RF al mismo tiempo.
La señal de salida del sintonizador se envía a Convertidor RF-IFque actúa como un mezclador. Tiene un oscilador local que produce una frecuencia constante. Aquí es donde tiene lugar el proceso de mezcla, siendo la señal recibida una entrada y la frecuencia del oscilador local otra entrada. El resultado es una mezcla de dos frecuencias $ left [ \left ( f_1+f_2 right ), \left ( f_1-f_2 right )right ]$ producido por un mezclador llamado Frecuencia intermedia (IF)…
La creación de FI ayuda a demodular cualquier señal de estación que tenga cualquier frecuencia portadora. Por lo tanto, todas las señales se convierten a una frecuencia portadora fija para lograr una selectividad adecuada.
Un filtro de frecuencia intermedia es un filtro de paso de banda que pasa la frecuencia deseada. Elimina todos los demás componentes de frecuencia no deseados presentes en él. Esta es la ventaja de un filtro de FI que solo permite la frecuencia de FI.
La onda AM resultante ahora se demodula con un demodulador AM. Este demodulador utiliza un proceso de detección de envolvente para recibir la señal de banda base.
Esta es una etapa de amplificador de potencia que se utiliza para amplificar la señal de audio detectada. La señal procesada se amplifica para que sea eficaz. Esta señal se envía al altavoz para producir la señal de audio original.

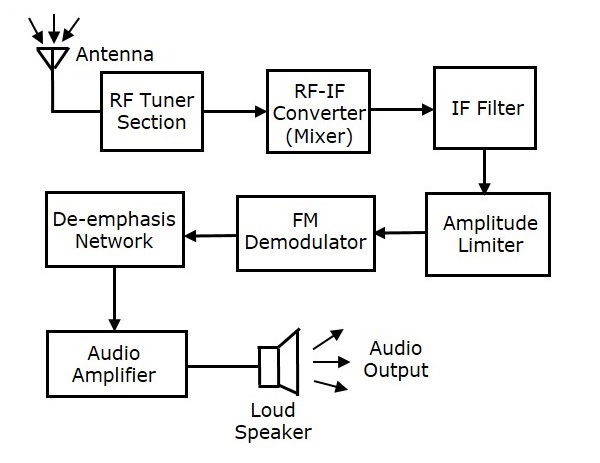

El diagrama de bloques del receptor FM se muestra en la siguiente figura.
Este diagrama de bloques de un receptor de FM es similar al de un receptor de AM. Se incluyen dos bloques de redes de limitación y desactivación de amplitud antes y después del demodulador de FM. El funcionamiento del resto de equipos es el mismo que para el receptor AM.
Sabemos que con la modulación FM, la amplitud de la onda FM permanece constante. Sin embargo, si se agrega algo de ruido de onda de FM al canal, la amplitud de la onda de FM puede cambiar debido a esto. Entonces con la ayuda limitador de amplitud podemos mantener constante la amplitud de la onda de FM eliminando picos de ruido no deseados.
En el transmisor de FM, vimos una red de predistorsión (filtro de paso alto) que está presente frente al modulador de FM. Se utiliza para mejorar la relación señal / ruido de las señales de audio de alta frecuencia. El proceso de predistorsión inversa se conoce como aflojar el acento… Así, en este receptor de FM, después del demodulador de FM, se incluye una red de eliminación de énfasis (filtro de paso bajo). Esta señal se envía al amplificador de audio para aumentar el nivel de potencia. Como resultado, obtenemos la señal de sonido original del altavoz.
🚫
