La palabra comunicación proviene de la palabra latina commūnicāre, que significa «compartir». La comunicación es el paso principal para compartir información.
Por ejemplo, un niño en una cuna se comunica gritando cuando necesita una madre. Una vaca tararea fuerte cuando está en peligro. Una persona se comunica usando el lenguaje. La comunicación es un puente para compartir.
Comunicación se puede definir como el proceso de intercambio de información a través de medios como palabras, acciones, signos, etc., entre dos o más personas.

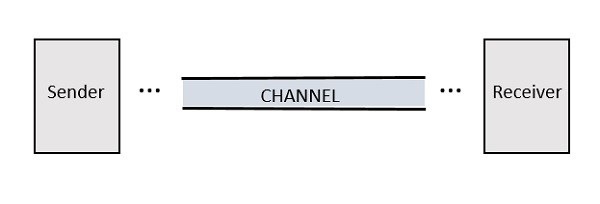

Cualquier sistema de comunicación tiene tres partes principales y principales, como se muestra en la siguiente figura.
Remitente esta es la persona que está enviando el mensaje. Esta puede ser la estación transmisora desde donde se transmite la señal.
Canal es el medio a través del cual pasan los mensajes de mensajes para llegar a su destino.
Receptor es la persona que recibe el mensaje. Esta puede ser la estación receptora en la que se recibe la señal transmitida.
La transmisión de información por algún medio, como gestos, sonidos, acciones, etc., puede denominarse señalización… Por tanto, la señal puede ser una fuente de energía que transmita cierta información. Esta señal ayuda a establecer la comunicación entre el remitente y el destinatario.
Un impulso eléctrico u onda electromagnética que viaja una distancia para transmitir un mensaje se puede llamar señal en los sistemas de comunicación.

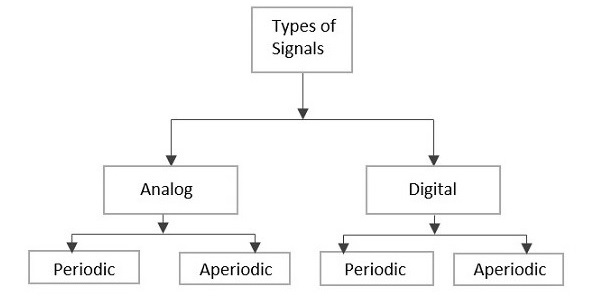

Las señales se clasifican generalmente en dos tipos según sus características: analógicas y digitales. Las señales analógicas y digitales se clasifican además como se muestra en la siguiente figura.
Una señal continua variable en el tiempo, que es una cantidad variable en el tiempo, se puede llamar Señal analoga… Esta señal sigue cambiando en el tiempo de acuerdo con los valores instantáneos de la magnitud que la representa.
Considere un grifo que llena un tanque de 100 litros en una hora (de 6 am a 7 am). La porción de llenado del tanque varía en diferentes momentos. Esto significa que después de 15 minutos (6:15 am), una cuarta parte del tanque estará lleno, mientras que a las 6:45 am, 3/4 del tanque estará lleno.

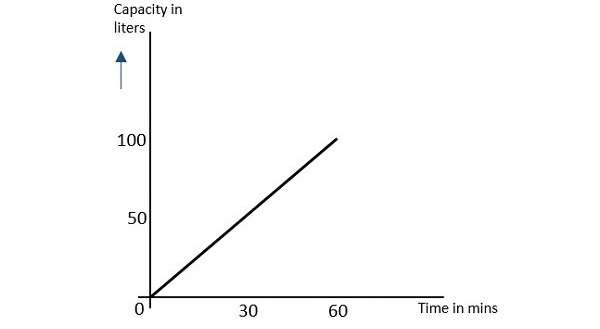

Si intentamos representar las porciones cambiantes de agua en el tanque de acuerdo con el tiempo cambiante, se verá como la siguiente figura.
Dado que el resultado que se muestra en esta imagen cambia (aumenta) con el tiempo, es cantidad variable en el tiempo puede entenderse como un valor analógico. La señal que representa este estado como una línea inclinada en la figura es Señal analoga… La comunicación basada en señales analógicas y valores analógicos se denomina Comunicación analógica…
Una señal de forma discreta o variable se puede llamar Señal digital… Esta señal tiene valores separados, designados por separado, que no se basan en valores anteriores, como si se recibieran en ese momento en particular.

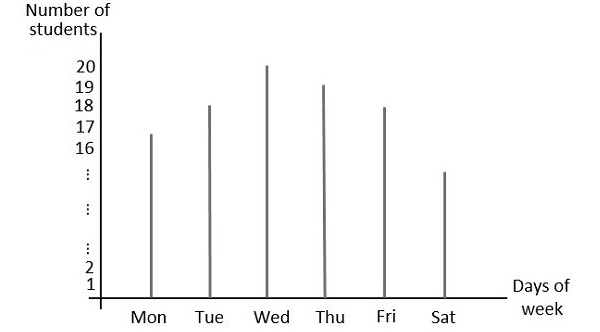

Considere una clase de 20 estudiantes. Si muestra su asistencia durante una semana, se verá como la siguiente figura.
En esta figura, los valores se enumeran por separado. Por ejemplo, la asistencia a clase el miércoles es 20 y el sábado es 15. Estos valores se pueden ver individualmente y por separado o por separado, por eso se llaman valores discretos…
Los dígitos binarios formados solo por unos y ceros generalmente se llaman valores digitales… Por lo tanto, las señales que representan unos y ceros también se denominan señales digitales… La comunicación basada en señales digitales y valores digitales se denomina Comunicación digital.
Cualquier señal analógica o digital que se repite durante un período de tiempo se denomina Señal periódica… Esta señal tiene una estructura repetitiva y es fácil de adivinar o calcular.
Si nos fijamos en los equipos de la industria, el proceso que ocurre uno tras otro es un procedimiento continuo. Por ejemplo, adquisición y clasificación de materias primas, procesamiento de material en lotes, empaque de productos uno tras otro, etc. Repita un determinado procedimiento muchas veces.
Dicho proceso, ya sea analógico o digital, se puede representar gráficamente de la siguiente manera.
Cualquier señal analógica o digital que no repita su patrón durante un período de tiempo se denomina Señal aperiódica… Esta señal continúa su patrón, pero el patrón no se repite. Tampoco es fácil de adivinar o calcular.
La rutina diaria de una persona, como se ve, consiste en diferentes tipos de trabajo que requieren diferentes intervalos de tiempo para completar diferentes tareas. La franja horaria o el trabajo no se repite continuamente. Por ejemplo, una persona no se cepilla los dientes continuamente de la mañana a la noche y en el mismo período de tiempo.

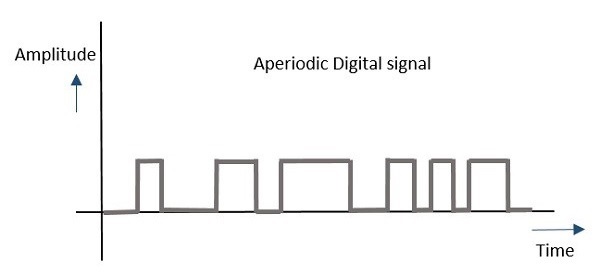

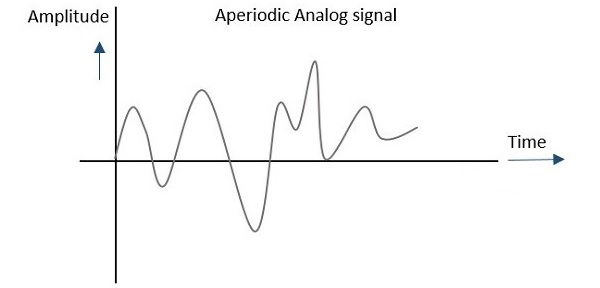

Dicho proceso, ya sea analógico o digital, se puede representar gráficamente de la siguiente manera.
En general, las señales que se utilizan en los sistemas de comunicación son de naturaleza analógica, que se transmiten en forma analógica o se convierten a digitales y luego se transmiten, según los requisitos.
🚫
